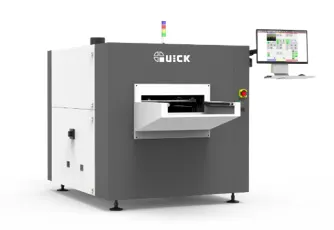

Máy Hàn Chọn Lọc QUICK W3030
- Máy hàn chọn lọc gọn nhẹ, hàn chính xác từng điểm trên PCB
- Hỗ trợ PCB cỡ nhỏ đến vừa
- Thiết kế mô-đun linh hoạt với các module hàn, phun flux và gia nhiệt
- Hệ thống thị giác thông minh nhận diện điểm hàn tự động
- Phù hợp sản xuất đa mẫu, số lượng nhỏ
Liên hệ nhận báo giá
Tổng quan
QUICK W3030 là máy hàn chọn lọc gọn nhẹ, thiết kế để hàn chính xác từng điểm trên PCB cỡ nhỏ và vừa.
Máy có thiết kế mô-đun với các module hàn, phun flux và gia nhiệt có thể cấu hình linh hoạt, phù hợp với nhiều nhu cầu sản xuất khác nhau.
Hệ thống thị giác thông minh giúp nhận diện và định vị điểm hàn chính xác, đồng thời kiểm soát flux và gia nhiệt trước đảm bảo mối hàn ổn định, chất lượng cao.
Máy lý tưởng cho sản xuất đa mẫu, số lượng nhỏ và dễ dàng tích hợp vào dây chuyền tự động qua giao diện SMEMA.
Tính năng
- Thiết kế mô-đun: các module hàn, phun flux và gia nhiệt có thể sử dụng riêng lẻ hoặc kết hợp
- Kích thước gọn, phù hợp sản xuất PCB cỡ nhỏ và vừa
- Hệ thống thị giác thông minh tự động nhận diện và điều chỉnh điểm hàn, đảm bảo chính xác
- Gia nhiệt và kiểm soát flux đảm bảo mối hàn ổn định, chất lượng cao
- Hỗ trợ sản xuất đa mẫu, số lượng nhỏ với thiết lập và lập trình nhanh
- Giao diện tương thích SMEMA, dễ dàng tích hợp vào dây chuyền sản xuất
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | QUICK W3030 |
| Diện tích làm việc | 500 × 500 mm |
| Khu vực chức năng | Khu vực hàn đơn, nồi hàn đơn |
| Điện áp | 3 pha 380V, 50Hz / Công suất tối đa 24KW |
| Áp suất khí | Khí nén ≥ 0.6 MPa / Nitơ ≥ 0.3 MPa |
| Kích thước tổng thể tối đa (WxDxH mm) | 1700 × 1450 × 1500 mm (không bao gồm bàn nạp, đèn báo, máy tính, v.v.) |
| Trọng lượng tổng (Flux Station + Preheat Station + Solder Station) | Khoảng 900 kg |
| Kích thước PCB | 40 × 40 mm – 508 × 508 mm |
| Kích thước cạnh xử lý PCB | 2 cạnh song song ≥ 3 mm, 2 cạnh còn lại không yêu cầu |
| Chiều cao khoảng trống trên sản phẩm | 80 mm |
| Chiều cao khoảng trống dưới sản phẩm | 60 mm |
