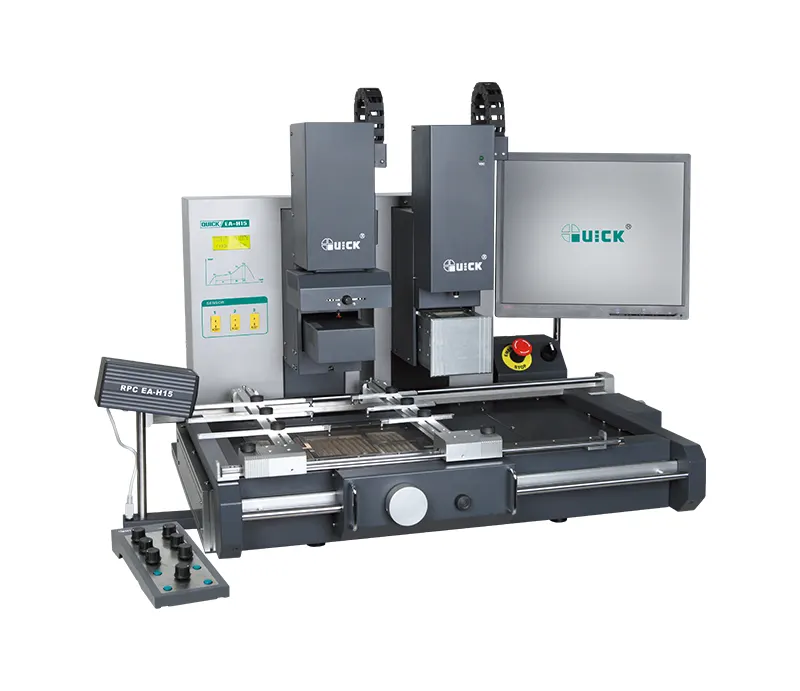

Hệ Thống Sửa Chữa BGA Hồng Ngoại Quick EA-H15

1. Hệ thống hàn lại bằng hồng ngoại (IR Reflow) Cảm biến nhiệt hồng ngoại trực tiếp đo nhiệt độ bề mặt BGA để thực hiện điều khiển vòng kín thực sự, đảm bảo cửa sổ nhiệt độ chính xác và phân bố nhiệt đồng đều.
2. Hệ thống căn chỉnh chính xác PL Hệ thống căn chỉnh lăng kính quang học độ phân giải cao được sử dụng để chồng lên các bi thiếc và pad; khoa học, chính xác, điều khiển đơn giản, dễ gắn và tháo linh kiện.
3. Camera giám sát reflow RPC Quá trình nóng chảy của bi thiếc BGA có thể quan sát từ nhiều góc độ bên, hỗ trợ quan trọng trong việc nắm bắt các đường cong quy trình chính xác và đáng tin cậy.
4. Phần mềm điều khiển BGASOFT Kết nối với PC để ghi nhận, điều khiển và phân tích toàn bộ quy trình, đồng thời tạo đường cong nhiệt đáp ứng yêu cầu quy trình trong ngành điện tử hiện đại.
5. Bàn phím điều khiển CONTROL BOX Bàn phím thao tác đa chức năng giúp việc rework liên tục trở nên hiệu quả và đơn giản hơn.

Sử dụng gia nhiệt hồng ngoại bước sóng dài (dark IR) mở kết hợp cảm biến nhiệt hồng ngoại không tiếp xúc để theo dõi sự thay đổi nhiệt độ bề mặt BGA theo thời gian thực, thực hiện điều khiển vòng kín, đảm bảo cửa sổ nhiệt độ chính xác và phân bố nhiệt đồng đều.

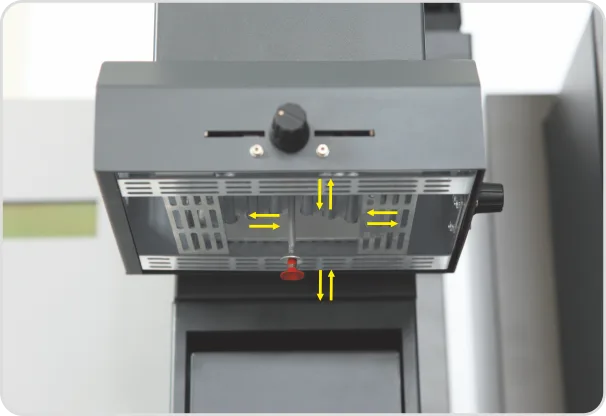

Gia nhiệt phía trên sử dụng thanh nhiệt hồng ngoại 720 W với bước sóng trung bình (2–8 μm), kích thước cửa sổ gia nhiệt có thể điều chỉnh theo kích thước BGA. Khi kết thúc quy trình, thanh hút chân không tích hợp sẽ tự động nhấc chip BGA ra và đặt trên đỉnh quạt để làm mát. Không cần vỏ khí nóng, tiết kiệm chi phí.

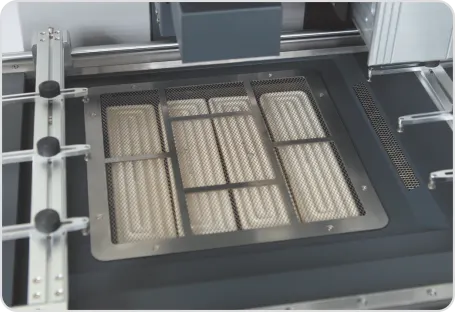

Sử dụng bốn bộ đĩa sứ gia nhiệt hồng ngoại bước sóng dài với công suất đỉnh lên đến 1600 W. Kích thước bệ được mở rộng hơn, cho phép preheat các PCB kích thước lớn hơn, đồng thời đảm bảo nhiệt độ phân bố đồng đều, ngăn ngừa quá nhiệt cục bộ, biến dạng và cong vênh.

Sử dụng căn chỉnh lăng kính hình ảnh tách. Bi thiếc BGA được chiếu sáng bằng ánh sáng xanh, pad PCB chiếu sáng bằng ánh sáng cam, ánh sáng có thể điều chỉnh. Nguồn sáng hai màu được khúc xạ qua lăng kính, hình ảnh bi thiếc BGA và pad PCB hiển thị rõ ràng. Qua việc thu hình bằng camera PL, bi thiếc và pad được hiển thị rõ nét trên màn hình. Bằng cách điều chỉnh các núm vi chỉnh X, Y, Z và núm điều khiển góc 0°, bi thiếc màu xanh và pad màu cam có thể chồng khít hoàn toàn. Nhấn một lần “Place” là hoàn tất thao tác căn chỉnh.

Khi căn chỉnh, các núm vi chỉnh X, Y, Z và góc e cho phép đạt được độ chính xác cao nhất. Dễ dàng xử lý việc sửa chữa các linh kiện có Pitch 0.4.

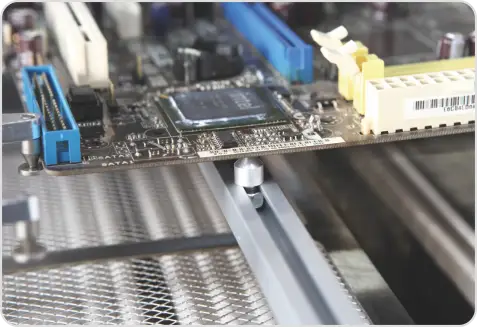

Các PCB không đều có thể được cố định ngang bằng nhiều loại đồ gá khác nhau, trong khi các PCB lớn được chống đỡ từ phía dưới bằng các chốt chống sập để ngăn ngừa biến dạng.

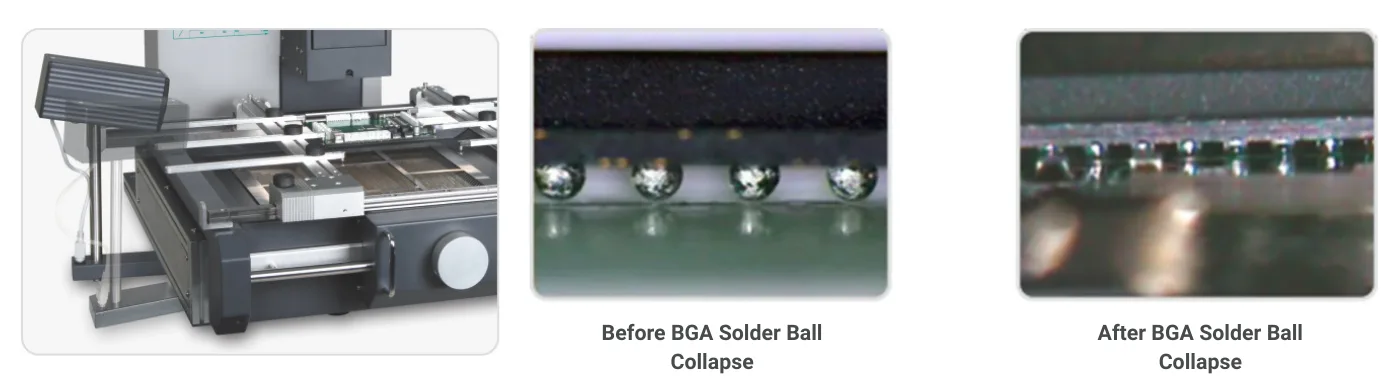

Camera giám sát reflow RPC được sử dụng để quan sát quá trình nung chảy, sụp lún và hình thành mối hàn của bi thiếc BGA từ nhiều góc bên trong quá trình reflow. RPC có thể điều chỉnh và di chuyển để quan sát nhiều góc khác nhau.

BGASOFT là phần mềm điều khiển chuyên dụng cho QUICK EA-H15.

Thông qua BGASOFT, người dùng có thể kiểm tra nhiệt độ, phân tích, điều chỉnh và thiết lập các thông số nhiệt độ cho từng quy trình.

Quy trình reflow của BGA thường bao gồm năm giai đoạn: tiền gia nhiệt, giữ nhiệt, kích hoạt, reflow và làm mát. Trong đó, nhiệt độ và tốc độ tăng nhiệt của ba vùng giữ nhiệt, kích hoạt và hàn đặc biệt quan trọng.

• Giai đoạn tiền gia nhiệt: Nhiệt hồng ngoại bước sóng trung (dark IR) được PCB hấp thụ tốt, đảm bảo nhiệt độ cơ bản đồng đều.
• Giai đoạn giữ nhiệt: Loại bỏ sự chênh lệch nhiệt độ giữa các linh kiện và giữa PCB với linh kiện, ngăn ngừa PCB bị biến dạng và linh kiện hư hỏng.
• Giai đoạn kích hoạt: Cho phép flux phát huy tối đa hoạt tính, hỗ trợ quá trình hàn.
• Giai đoạn reflow: Bộ gia nhiệt liên tục tăng đến nhiệt độ đỉnh, làm tan chảy hoàn toàn bi thiếc BGA để kết hợp với pad và hình thành hợp chất kim loại liên kết, đạt hàn thực sự.
• Giai đoạn làm mát: Quạt phía trên và quạt ngang phía dưới tự động kích hoạt khi kết thúc quy trình để tản nhiệt; tốc độ làm mát có thể điều chỉnh.

1. Có thể thiết lập mật khẩu đăng nhập.
2. Có thể thiết lập mật khẩu bảo vệ tham số, xác định quyền chỉnh sửa tham số, đảm bảo độ tin cậy của quy trình.
3. Chức năng tải nhanh: nhấn nút “Start” để thực hiện quy trình được chỉ định hiện tại.
4. Chức năng phân tích đồ thị nhiệt: phân tích và nghiên cứu quy trình dựa trên các đồ thị nhiệt đã lưu.
5. Xem các tham số quy trình và đồ thị nhiệt lịch sử; có thể so sánh các đồ thị quy trình.
