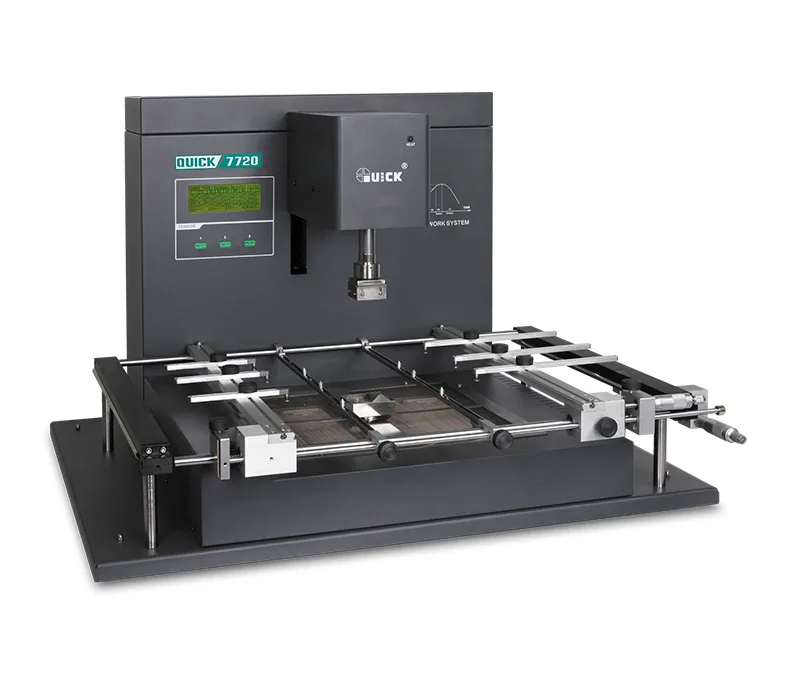

Hệ Thống Xử Lý BGA Bằng Khí Nóng Quick 7720
- Điều khiển điện, nâng hạ tự động.
- Công suất lớn 4500W, hiệu năng được nâng cấp.
- Phần mềm chuyên dụng BGA SOFT.
Liên hệ nhận báo giá
Giới thiệu
Hệ thống QUICK7720 BGA Rework Station sử dụng bộ điều khiển vi xử lý, có khả năng sửa chữa và hàn chính xác, an toàn các linh kiện BGA, CSP và các linh kiện SMT bề mặt khác. Toàn bộ quá trình có thể được điều khiển thông qua phần mềm hàn chuyên dụng—BGASoft, ghi lại toàn bộ thông tin quá trình, đáp ứng yêu cầu quy trình cao của ngành công nghiệp điện tử hiện đại. Đây là một trong những công cụ điện tử có giá trị trong lĩnh vực điện tử.
QUICK7720 kết hợp hài hòa giữa gia nhiệt hồng ngoại và khí nóng. Để đạt được nhiệt độ PCB kiểm soát tốt và không phá hủy trong quá trình hàn, máy cung cấp công suất gia nhiệt điều chỉnh 3500W. Bộ gia nhiệt phía trên sử dụng khí nóng, phía dưới kết hợp hồng ngoại và khí nóng. Gia nhiệt khí nóng cục bộ tập trung vào phần PCB phía dưới của BGA và được điều khiển theo đường nhiệt, trong khi gia nhiệt hồng ngoại bao phủ toàn bộ PCB, kiểm soát nhiệt độ tiền gia nhiệt, tránh biến dạng cục bộ PCB và đảm bảo phân bố nhiệt đồng đều. Điều này giúp đạt được phân bố nhiệt đồng đều và nhiệt độ đỉnh phù hợp cho hàn không chì đáng tin cậy cao.
Máy sử dụng giá đỡ PCB dạng khung di động, có thể lắp đặt thanh đỡ cho các PCB dạng đặc biệt. Thanh đỡ phía dưới kết nối với thanh ngang, đảm bảo việc đặt PCB nhất quán mỗi lần và có thể sử dụng cho PCB kích thước lớn.
Ngoài ra, hệ thống đi kèm phần mềm điều khiển tích hợp và hiển thị quy trình, cho phép quản lý chương trình đa cấp. Nó đáp ứng hiệu quả các yêu cầu sửa chữa BGA của người dùng, đặc biệt nổi bật trong các ứng dụng hàn không chì.
Tính năng
- Thiết kế tích hợp với mức độ tự động hóa thông minh cao.
- Nguyên lý làm việc tiên tiến, kết hợp gia nhiệt hồng ngoại diện rộng với gia nhiệt khí nóng cục bộ phía dưới một cách có mục tiêu.
- Vật liệu gia nhiệt chất lượng cao đảm bảo tỷ lệ hàn/tháo hàn cao và độ ổn định lâu dài của máy.
- Quạt ngang mạnh mẽ, tốc độ gió có thể điều chỉnh, đạt được tốc độ làm mát lý tưởng theo yêu cầu quy trình.
- Điều khiển thông qua phần mềm QUICKSOFT; thao tác đơn giản và thuận tiện.
Thông số kỹ thuật
| Thông số | QUICK 7720 |
|---|---|
| Tổng công suất | 4200W |
| Điện nguồn | 220V / 50Hz |
| Kích thước PCB | ≤ 420*380mm |
| Kích thước vùng tiền gia nhiệt bức xạ phía dưới | 330*360mm |
| Phạm vi nhiệt độ khí nóng | Nhiệt độ phòng ~ 400℃ (Max) |
| Phạm vi nhiệt độ tiền gia nhiệt phía dưới | Nhiệt độ phòng ~ 400℃ (Max) |
| Công suất gia nhiệt khí nóng phía trên | 1200W |
| Công suất gia nhiệt khí nóng phía dưới | 1200W |
| Công suất tiền gia nhiệt hồng ngoại phía dưới | 400W × 4 = 1600W (gia nhiệt hồng ngoại) |
| Lưu lượng quạt làm mát bên có thể điều chỉnh | ≤ 3.5 m³/min |
| Cảm biến loại K | 3 kênh |
| Giao tiếp | RS-232C chuẩn (có thể kết nối PC) |
| Trọng lượng | Khoảng 44 Kg |
| Kích thước (D*R*C) | 650*570*500mm |
Ứng dụng
Thiết bị phù hợp cho quá trình hàn, tháo linh kiện và rework các dạng đóng gói như BGA, CSP, QFP, PLCC trong sản xuất và sửa chữa các sản phẩm: laptop, desktop, máy chủ, bo mạch công nghiệp, switch mạng, v.v.
Hoàn toàn đáp ứng yêu cầu hàn không chì.
