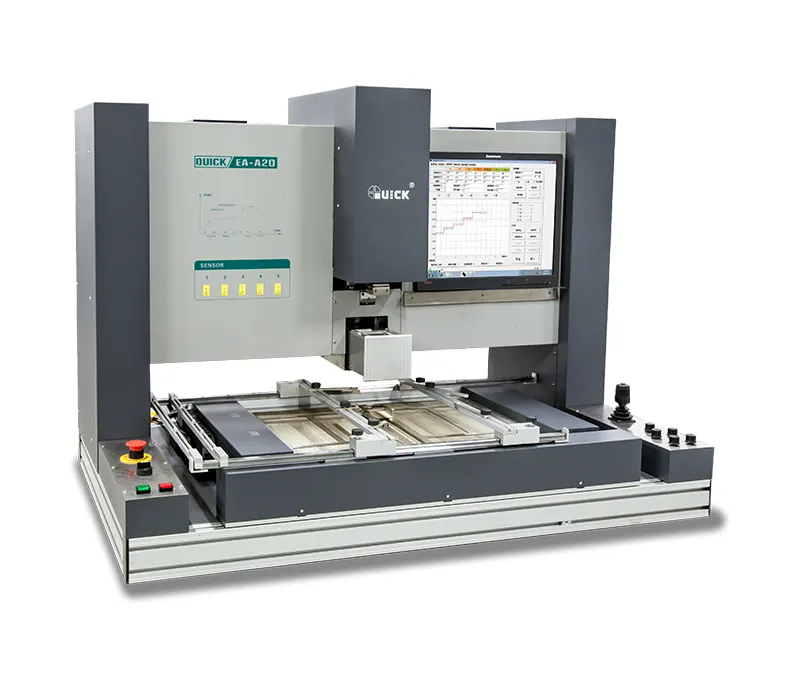

Hệ Thống Xử Lý BGA Bằng Khí Nóng Quick EA-A20

1. Tự động cao: thao tác chỉ với một nút cho hàn sửa, hàn, gắp và đặt chip, dễ sử dụng.
2. Quạt DC không chổi than công suất lớn, cảm biến vòng kín, điều khiển vi xử lý zero-trigger; cung cấp luồng khí lớn ở nhiệt độ ổn định. Không cần nguồn khí ngoài, ứng dụng linh hoạt.
3. Bảy vùng nhiệt thích hợp cho BGA phản quang, BGA nhiều lớp, vỏ chắn kim loại và linh kiện POP.
4. Thiết kế tích hợp, hệ thống làm nóng và căn chỉnh phối hợp hoàn hảo.
5. Căn chỉnh quang học lăng kính hai màu với điều khiển cần joystick, đảm bảo định vị chính xác.
6. Quạt luồng ngang với tốc độ khí có thể điều chỉnh; làm mát vùng nhiệt đáy và PCB theo yêu cầu quy trình.
7. Giao diện QUICKSOFT với quyền truy cập thao tác và phân tích profile; có thể phân tích tốc độ tiền hàn, nhiệt độ đỉnh, thời gian giữ nhiệt và tốc độ làm mát hiệu quả.
8. Nhiều đầu phun, dễ thay thế.
9. Phù hợp với bo mạch chủ máy tính để bàn, bo mạch chủ server, máy tính công nghiệp, thiết bị đầu cuối và các PCB lớn cần sửa chữa BGA hoặc CONNECT.

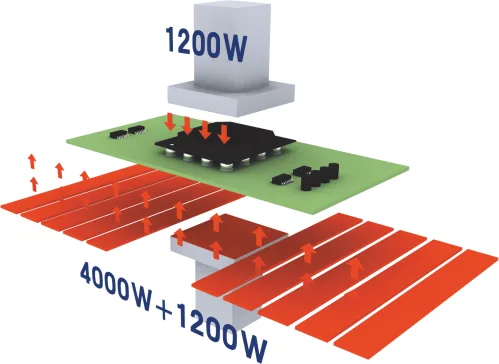

1. Bộ gia nhiệt trên và dưới với công suất lên đến 1200W, kết hợp quạt không chổi than tạo dòng xoáy, lưu lượng khí đạt 60L/phút.
2. Bộ gia nhiệt hồng ngoại diện rộng phía dưới đáp ứng yêu cầu tiền gia nhiệt cho bo mạch chủ máy chủ lớn và máy tính công nghiệp.

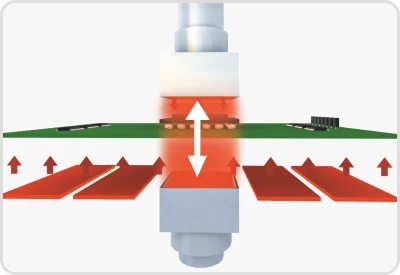

Kiểm soát chênh lệch nhiệt độ theo chiều dọc

Chênh lệch nhiệt độ theo chiều ngang và chiều dọc trong vùng hàn được tối ưu cho quy trình không chì. Nhờ thiết kế đặc biệt của hệ thống gia nhiệt đối lưu bằng khí nóng, tỷ lệ thành công và chất lượng hàn được đảm bảo hiệu quả.

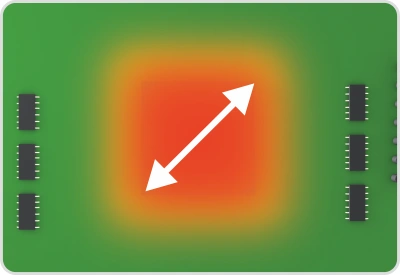

Kiểm soát chênh lệch nhiệt độ theo chiều ngang

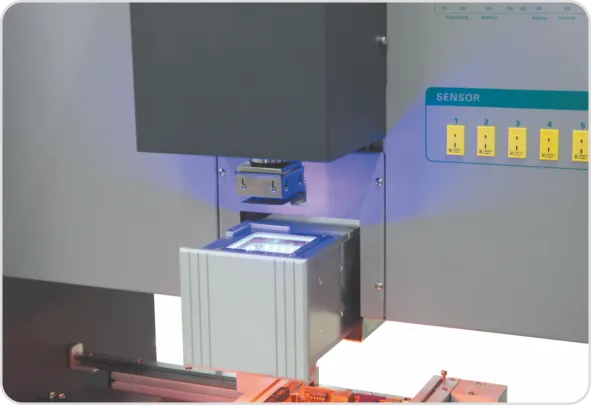

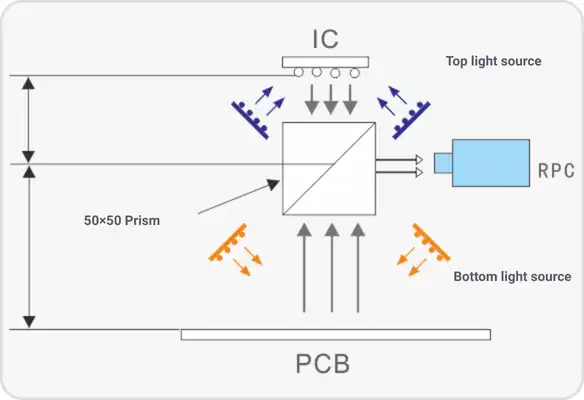

Sử dụng lăng kính phân hình ảnh để định vị linh kiện chính xác, với đèn chiếu độc lập trên và dưới. Kết hợp thao tác thủ công và tự động, độ chính xác căn chỉnh đạt ±0,02 mm.

Sử dụng camera độ nét cao với tính năng tự động lấy nét. Kết hợp đèn chiếu trợ sáng, hình ảnh rõ ràng, tương phản cao.

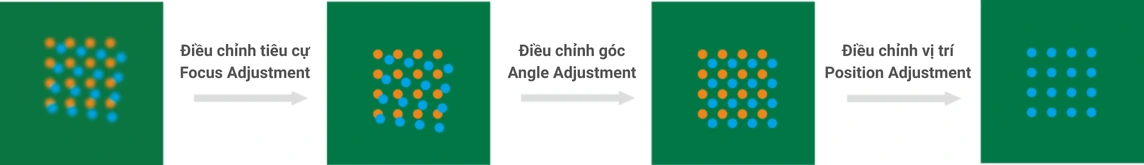

Khi thao tác căn chỉnh, có thể tinh chỉnh vi sai theo các trục X, Y, Z và góc θ, nâng cao hiệu quả căn chỉnh lên 50%.

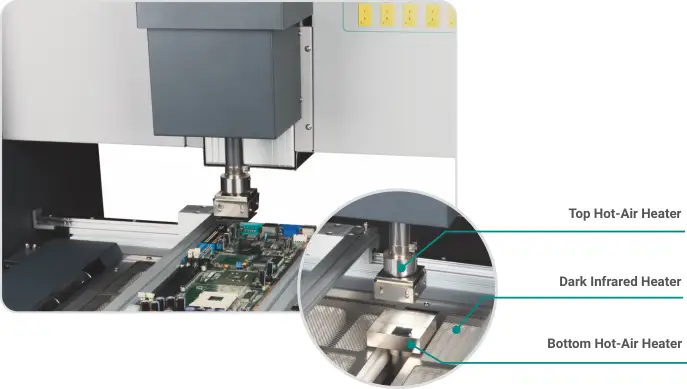

1. Sử dụng cấu trúc gia nhiệt với các vùng khí nóng phía trên, phía dưới và vùng giữa, kết hợp bộ gia nhiệt hồng ngoại tối phía dưới, giúp dễ dàng đạt được đường nhiệt mục tiêu.
2. Thích ứng với nhiều điều kiện hàn; chênh lệch nhiệt nhỏ hơn giúp đạt mức CPK hàn cao hơn.

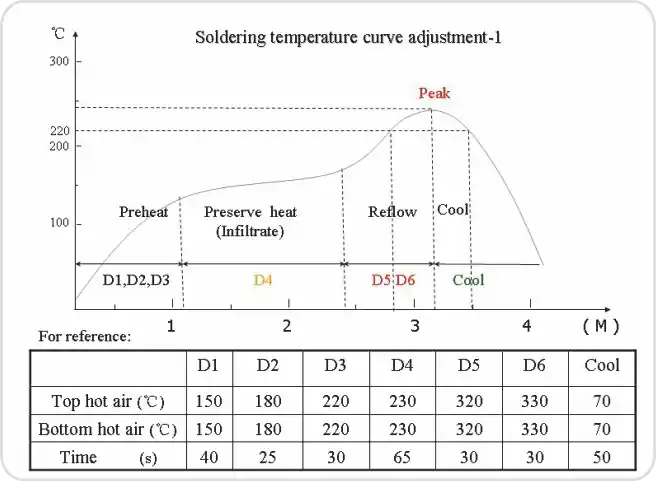

Kiểm soát nhiệt 7 cấp D1–D6 + Cool có thể mô phỏng đường nhiệt của lò SMT, đạt được điều kiện quy trình tối ưu.

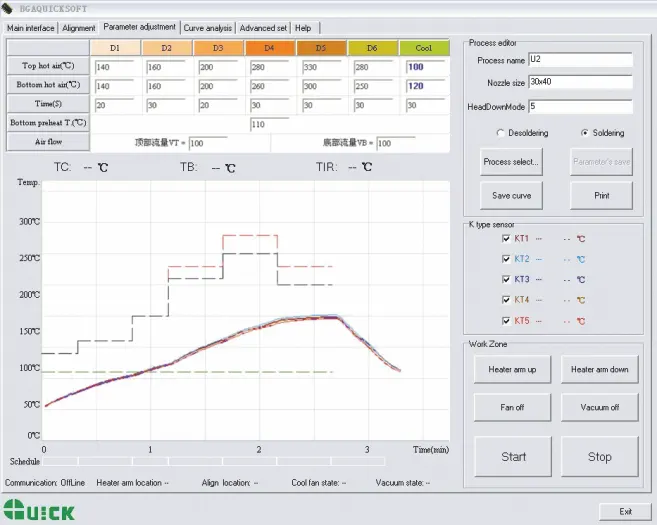

Máy có thể được điều khiển bằng PC thông qua phần mềm BGA SOFT, cho phép hiệu chỉnh đường nhiệt, cài đặt các tham số khác nhau và điều chỉnh chiều cao đặt linh kiện.

Quan trọng hơn, phần mềm cho phép phân tích các tham số trong đường nhiệt quy trình, bao gồm tốc độ tiền gia nhiệt, nhiệt độ đỉnh, thời gian giữ nhiệt và tốc độ làm mát.
